VTZ-12T Mine høyeksplosive kabinett Forbedret vakuumkretsbryter
video

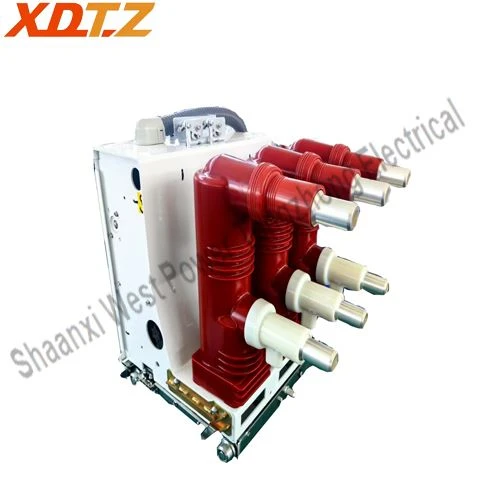

VTZ-12T Mine høyeksplosive kabinett Forbedret vakuumkretsbryter

VTZ-12T Mine høyeksplosive kabinett Forbedret vakuumkretsbryter

1. Nominell spenning: 12kV
2. Nominell frekvens: 50/60 Hz
3.Mærkestrøm:1250A
4. Nominell kort-brytestrøm: 25/31,5 kA
5. Nominell-kortslutning-strøm (topp): 63/80 kA
6.Installasjonsmetode: gruvedrift med høyt-eksplosivt skap
7.Gjeldende skap: PJG-10-serien bryterskap; ny kombinasjon høyeksplosiv skap;
8. Produktoverholdelsesstandarder: GB/T1984-2014, GB/T11022-2011
Sende bookingforespørsel
produkt introduksjon

VTZ-12T gruvehøyeksplosivskap Forbedret vakuumbryter (spesialmodell for Tongzhong Electric) er en spesiell vakuumbryter for underjordisk gruvedrift med en merkespenning på 12kV og AC 50/60Hz. Den tar i bruk en modulær betjeningsmekanisme, og de mekaniske manuelle lukkings- og åpningsgrensesnittene er ført ut fra toppen, noe som er praktisk for brukere å bruke. Den er egnet for ulike steder med eksplosjonssikre-krav til kraftanlegg. Tralleenheten brukes sammen med PJG-10 koblingsanlegg, og kan også brukes til nye kombinerte høyeksplosive koblingsanlegg; dette produktet fokuserer på å øke installasjonsposisjonen til varistoren for å forhindre overspenning.



 Vi kan tilby en rekke mine-vakuumbrytere. For mer informasjon, vennligst kontakt oss når som helst. velkommen til forespørsel.



Produktspesifikasjoner

Spesifikasjon Sark

Ingen.

Navn

Enhet

Data

1



Nominell spenning

kV

12

2



Nominell frekvens

Hz

50/60

3



Merkestrøm

A

                                              1250

4



Nominell strøm-frekvens tåler spenning

kV

48(Tvers av kontakthullene) /42(Til jord)

5



Nominell lysimpuls tåler spenning

kV

                                                                       75

6



Vurdert kort-brytestrøm

kA

25/31.5

7



Klassifisert-kortslutning-strøm (topp)

kA

63/80

8



Nominell tåle strøm (topp)

kA

63/80

9



Nominell varighet av kortslutning

s

4

10



Driftssykluser ved nominell kort-brytestrøm

Tider

 E2

11



Mekanisk utholdenhet

Tider

20000

12



Standard driftssekvens

-

O-0,3s-CO-180s-CO

13



All0wable slitasje tykkelse på kontakter

mm

Mindre enn eller lik 3

MekaniskCegenskaper

Ingen.

Navn

Enhet

Data

1

Klaring mellom åpne kontakter

mm

9±1

2

Over-reise

mm

3.5±0.5

3

Gjennomsnittlig lukkehastighet

m/s

0.7±0.2

4

Gjennomsnittlig åpningshastighet (gjennomsnittlig hastighet ved 6 mm fra første åpning)

m/s

1.1±0.2

5

Vurdert tilført ekstern kontakt sluttkraft

N

2500±200N(25kA)

3100±200N(31,5kA)

6

Sett av tid

ms

30~70 ms

7

Brytetid

ms

20~50 ms

8

Kontaktsprettvarighet ved stengeoperasjon

ms

Mindre enn eller lik 2

9

Lukking/åpning ingen-samtidighet av 3-fase kontakter

ms

Mindre enn eller lik 2

Produktfordeler



VTZ-12T gruve høyeksplosiv skap Forbedret vakuumbryter har mange fordeler:



Ytelse til effektbryter:

E2-C2-M2



Enkelt og praktisk vedlikehold:

Med modulær struktur krever ikke utskifting av lukke- og åpningsspoler fjerning av andre komponenter. Brukere kan enkelt erstatte dem, og ingen testing og justering er nødvendig etter utskifting, noe som gjør senere drift og vedlikehold mer praktisk;



SIKKER OG PÅLITELIG

Strømbryteren og skapet kan oppnå pålitelig mekanisk forrigling for å sikre sikkerheten til operatørene; konfigurasjonen av elektrisk chassis kan realisere uovervåket fjernbetjening.



Høy ledningsevne:

Rimelig ledende kretsdesign oppfyller temperaturstigningsnivået på 1,1 ganger merkestrømmen;



Intelligent konfigurasjon:

en. Trådløs temperatur intelligent overvåkingsløsning kan legges til for selv-kraftdesign, som er trygt og vedlikeholdsfritt-.

b. Overvåkingsløsning for mekaniske egenskaper, sanntidsovervåking av strømbryterdriftsdata, tidlig oppdagelse og tidlig løsning av skjulte farer;

C. Inngangsløsning for elektrisk skap, fjernbetjening for å sikre personlig sikkerhet;

D. Byråets deteksjon kan oppdage aldring av originaldeler i sanntid.

Produktapplikasjoner
VTZ-12T gruve høyeksplosiv skap Forbedret vakuumbryter har mange bruksområder:
2

Kullgruveindustri
Metallgruveindustri


Produktkonturtegning



VTZ-12T mine high explosive cabinet Improved vacuum circuit breaker in stock









Sekundært koblingsskjema



VTZ-12T mine high explosive cabinet Improved vacuum circuit breaker for sale



modular-1
Shaanxi West Power Tongzhong Electrical Co., Ltd.

Vi har uavhengig utviklet VTZ-seriens vakuumkretsbrytere og fortsetter å investere i forskning og utvikling for å møte de utviklende behovene til den elektriske industrien. Vårt FoU-team består av senior tekniske eksperter med tiår med erfaring i design og produksjon av høy- og lavspent elektrisk utstyr. Deres ekspertise, kombinert med våre avanserte fasiliteter, gjør at vi kan ligge i forkant med bransjetrender og kontinuerlig optimalisere produkttilbudet vårt.

Vi tilbyr et bredt spekter av produkter, inkludert innendørs og utendørs vakuumbrytere, bryterutstyr, lavspenningsbryterutstyr og diverse elektrisk tilbehør. Hvert produkt er designet for å møte de spesifikke behovene til våre kunder, de kan operere stabilt i urbane distribusjonsnettverk, industriell smelting, ny energiproduksjon, landlig strømforsyning og andre steder, og kan fortsatt opprettholde utmerket pålitelighet selv i tøffe miljøer. Vår VTZ-serie har blitt viktig bryterutstyr i store felt og kraftsystemer i hele Kina, og deres rykte for pålitelighet har gitt oss tillit fra kunder over hele landet.



type frakt





product-400-225


Vi tilbyr en rekke transportmetoder, inkludert jernbane, lastebil, ekspresslevering, sjøfrakt og luftfrakt, slik at du kan velge det mest passende alternativet i henhold til dine behov.
