Jeg er Lisa, fra en profesjonell produsent (XDTZ) av vakuumbryter.
La meg introdusere hva som er vakuumkretsbryteren og hvordan vakuumkretsen fungerer.

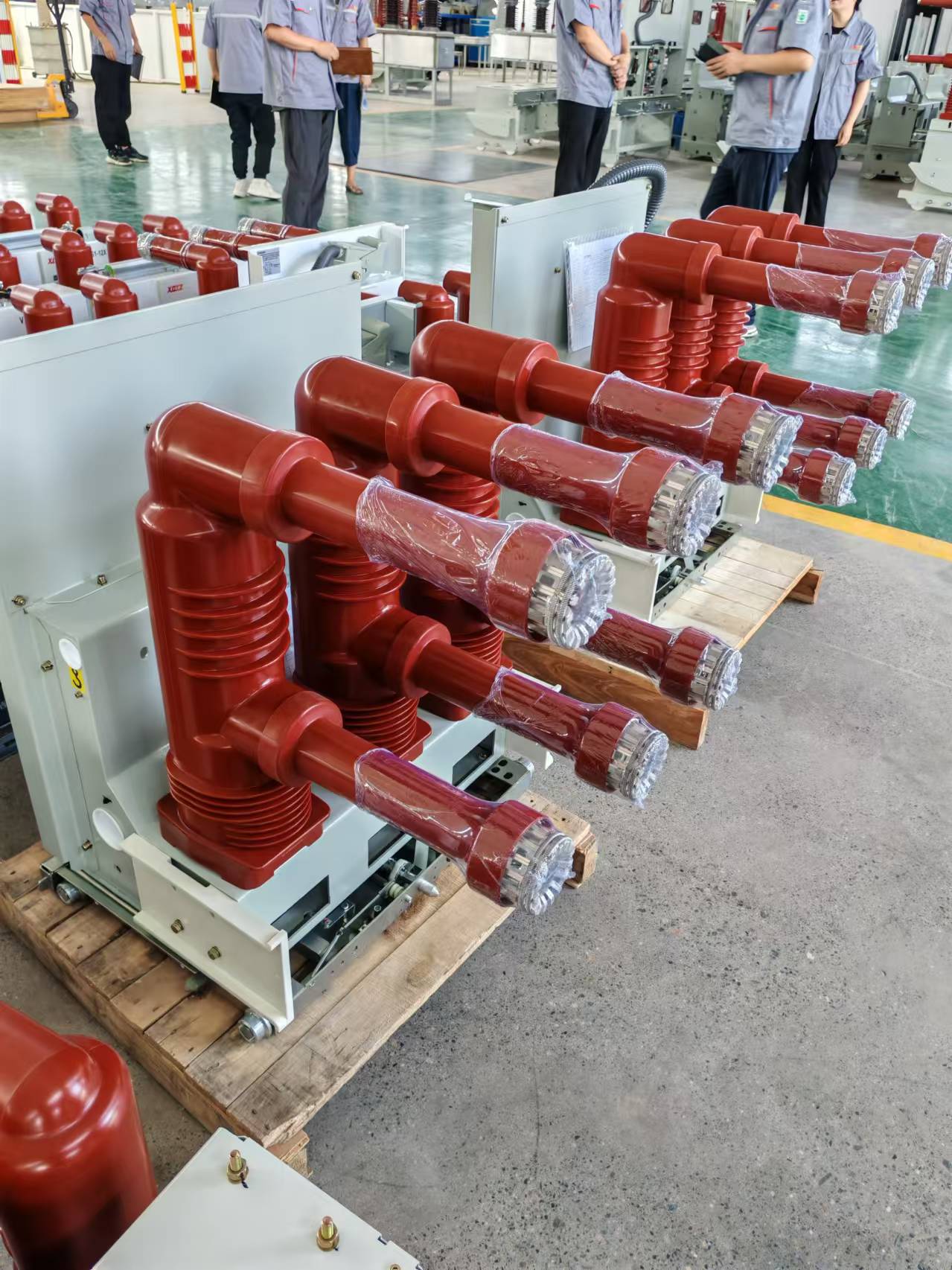

1.Hva er vakuumbryteren?
Vakuumbryter kommer fra det faktum at både lysbueslukkingsmediet og isolasjonsmediet til kontaktgapet etter bueslukking er høyvakuum; den har fordelene med kompakt størrelse, lav vekt, hyppig drift og ingen lysbueslukkingsvedlikehold.
Vakuumbryter består av tre grunnleggende deler: vakuumavbryter, driftsmekanisme, brakett og andre andre komponenter.
2.Hvordan fungerer vakuumkretsen?
Vakuumbryterens arbeidsprinsipp er hovedsakelig basert på dens spesielle lysbueslukkingsmekanisme og isolasjonsegenskaper. Når de bevegelige og statiske kontaktene bryter under påvirkning av betjeningsmekanismen, genereres en elektrisk lysbue mellom kontaktene, og kontaktflatens flyktige damp ved høy temperatur. På grunn av den spesielle formen på kontaktdesignet, genereres et magnetfelt når strømmen går gjennom, og buen beveger seg raskt langs den tangentielle retningen til kontaktflaten under påvirkning av dette magnetfeltet, og kondenserer en del av metalldampen på metallsylinderen (skjoldet), og lysbuen slukkes når den naturlig passerer gjennom nullpunktet, og styrken til mediet mellom kontaktene gjenopprettes raskt.
Vakuumbrytere bruker vakuum som et lysbueslukkemiddel, og deres interne komponenter inkluderer hovedkontakter, faste kontakter, statiske kontakter, statiske kontaktkanter, bevegelige kontaktkanter, brudd, vakuumtetningsringer, spiralfjærer og andre komponenter. Når strømmen gjennom bruddet genererer en lysbue, sørger vakuumbryteren for sikker drift av kretsen gjennom fire trinn: frakobling, lysbueslukking, separasjon og gjenoppretting. Nærmere bestemt er hovedkontaktene separert for å danne et brudd i frakoblingsprosessen; lysbuens slukkingstrinnet til lysbuen komprimeres og slukkes under påvirkning av det selvslukkende elektriske feltet; de bevegelige og statiske kontaktene er atskilt for å forhindre at lysbuen hopper ut i separasjonsprosessen; og til slutt gjenopprettes kretsbryteren til normal driftstilstand i gjenopprettingsstadiet for å sikre kretsens sikkerhet.
Bueslukkingsmekanismen til vakuumbryteren er forskjellig fra tradisjonelle strømbrytere, som bruker vakuummiljøet for å få lysbuen til å slukke raskt. I vakuumtilstanden er lysbueslukkingen hovedsakelig avhengig av dannelsen av lysbuen i metalldampen og slokkeprosessen. Ytelsen til liten strømvakuumbue og høystrømsvakuumbue er forskjellig, men alle er avhengige av de spesielle egenskapene til vakuummiljøet for raskt å slukke lysbuen.
Generelt er arbeidsprinsippet til vakuumbryteren en av kjernefunksjonene, bruken av vakuum som et lysbueslukkemedium, gjennom den spesielle magnetiske feltdesignen og elektrisk felteffekt, for å sikre at lysbuen slukkes i løpet av en veldig kort periode tid, for å beskytte sikker drift av kretsen.
